Formdeckel Wing 350
Der Formdeckel wir aus dem vollen im 3D-Fräsverfahren gearbeitet. Sein Design hat die Aufgabe die Kantenbeugung des Schalls an der Oberkannte zu eliminieren und sich in der Form an den Korpus anzuschmiegen. Der Deckel wird in drei Breiten aus MDF angeboten
Maße Wing 350:
Breite Front 125-150-175 mm
Breite maximal 170-195-220 mm
Breite Rückwand 55-80-105 mm
Höhe 38.0 mm
Wing 350-150 Formdeckel für 44,00 Euro / Stück
Wing 350-175 Formdeckel für 46,50 Euro / Stück
Wing 350-200 Formdeckel für 49,50 Euro / Stück
inkl. 19 % MwSt., zuzügl. Versandkosten
Wing 350 Versteifung - 1
Die Wing 350 Versteifung 1 ist als Option für zusätzliche Versteifung des Bodens oder des Deckels gedacht. Die Durchbrüche sind an einer Seite verrundet. Material MDF 19 mm
Wing 350-150 Versteifung 1 für 16,00 Euro / Stück
Wing 350-175 Versteifung 1 für 18,00 Euro / Stück
Wing 350-200 Versteifung 1 für 20,00 Euro / Stück
inkl. 19 % MwSt., zuzügl. Versandkosten
Wing 350 Versteifung - 2
Die Wing 350 Versteifung 2 ist als Option für zusätzliche Versteifung der Seitenwände gedacht. Die Durchbrüche sind an beiden Seiten verrundet. Material MDF 19 mm
Wing 350-150 Versteifung 2 für 18,00 Euro / Stück
Wing 350-175 Versteifung 2 für 20,00 Euro / Stück
Wing 250-200 Versteifung 2 für 22,00 Euro / Stück
inkl. 19 % MwSt., zuzügl. Versandkosten
Wing 350 Wandung
Die Wing 350 Wandung baut in Schichten die Seitenwände der Wing 350 auf. Durch präzise CNC-Fertigung werde abschließende Schleifarbeiten reduziert.
Die Wandstärke beträgt 25 mm und die Module sind 19 mm hoch Material MDF.
Wing 350 Wandung für 3,70 Euro / Stück
inkl. 19 % MwSt., zuzügl. Versandkosten
Wing 350
Die Wing 350 ist mit seiner moderaten Grundfläche für 15 - 20 cm Mittel-Tieftöner von konstruiert worden.
Wir bieten für die Wing 350 Fronten mit 150 mm, 175 mm und 200 mm an.
Das Volumen errechnet sich durch die Anzahl der Schichten und Breite.
Wing 350-150 ca. 0,80 l /Schicht
Wing 350-175 ca. 0,95 l / Schicht
Wing 350-200 ca. 1.10 l / Schicht
Versteifungen etwa 50% Abzug
Maße Wing 350
Tiefe 350 mm:
Breite Front 150-175-200 mm
Breite maximal 195-220-245 mm
Breite Rückwand 60-85-130 mm
Abb. links: Standlautsprecher ca. 31 l plus Kammer für internen Helmholresonator und Fach für Frequenzweiche..
Wing 350 Boden
Der Wing 350 Boden kann auch als günstiger Deckel verwendet werden. Optional können Bohrungen für Füße oder Spikes eingebracht werden
Material MDF 19 mm.
Wing 250-150 Boden für 13,50 Euro / Stück
Wing 250-175 Boden für 15,00 Euro / Stück
Wing 250-200 Boden für 18,50 Euro / Stück
inkl. 19 % MwSt., zuzügl. Versandkosten

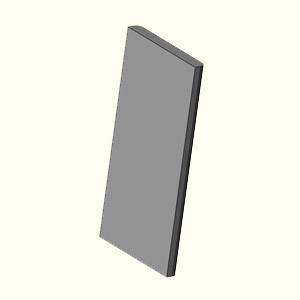

Wing 350 Front / Rückwand
Die Wing 350 Front und die Wing 350 Rückwand ist aus 22 mm MDF gefertigt und für den Einbau an den Längskanten verrundet. Ausfräsungen für Lautsprecher, Reflexkanäle oder Anschlußplatten können optional und individuell angefertigt weren.
Die Länge wird mit einer Plustoleranz von 3-5mm geliefert um Materialschwankungen oder Aufmaß durch die Verleimung auszugleichen. Die überstehende Kante ergibt sich am Boden und sollte mit einem Bündigfräser beigearbeitet werden.
Wing 350-150-10 Front/Rück 10 für 10 Schichten 10,50 Euro / je Set
Wing 350-150 jede weitere Schicht 25 ct Aufpreis
Wing 350-175-10 Front/Rück 10 für 10 Schichten 11,50 Euro / je Set
Wing 350-175 jede weitere Schicht 25 ct Aufpreis
Wing 350-200-10 Front/Rück 10 für 10 Schichten 12,50 Euro / je Set
Wing 350-200 jede weitere Schicht 25 ct Aufpreis
Ausschnitte nach Zeichnung 4,00 Euro Aufpreis / Auschnitt
Ausfräsung für bündigen Einbau 3,00 Euro Aufpreis / Ausfräsung
inkl. 19 % MwSt., zuzügl. Versandkosten

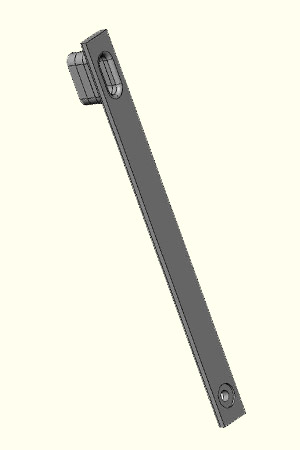

Wing 350 Reflex-Rückwand
Natürlich kann man in Front oder Rückwand auch Öffnungen für Bassreflexkanäle einbringen.
Links ist ein Reflexkanal 80 x 30 mm mit
Verrundung 10 mm außen und 3 mm innen
zu sehen.
Unten Ausfräsung für Speakon-Anschlusdose
Ausschnitte nach Zeichnung 4,00 Euro Aufpreis/Auschnitt
Ausfräsung für bündigen Einbau 3,00 Euro Aufpreis/Ausfräsung
inkl. 19 % MwSt., zuzügl. Versandkosten
Wing 350 Standfuß
Der Wing 350 Standfuss dient als Abschluss und Montageplatte für Gummifüße oder Spikes zur Entkoppelung gegenüber dem Fußboden.
Standfuss Wing 350-150 40,00 Euro / Stück
Standfuss Wing 350-175 42,50 Euro / Stück
Standfuss Wing 350-200 45,00 Euro / Stück
Material MDF 38 mm
inkl. 19 % MwSt., zuzügl. Versandkosten
Wing 350 Versteifung vertikal
Die Wing 350 Versteifung vertikal dient
zur vertikalen Versteifung des Deckels bzw.
des Bodens.
Links abgebildet eine aus drei Einheiten
bestehende Baugruppe.
Die Zentrierbohrungen sorgen für einen passgenauen zusammenbau.
Material MDF 19mm
Maße 145 x 22 x 22
Versteifung Wing 350 vertikal 2,50 Stück
inkl. 19 % MwSt., zuzügl. Versandkosten
